CONTENIDO DEL PAQUETE DE LA PELÍCULA
ESTRUCTURA Y COMPOSICIÓN
La película radiográfica más común es la que consta de una base sobre la que se adhiere por las dos caras una emulsión. Esta emulsión está unida a la base mediante una capa adhesiva y ambas capas de emulsión están protegidas por una capa protectora.
La película radiográfica de doble emulsión, como podemos observar en el
esquema anterior, se forma de siete capas y su grosor comprende desde 2 a 3
mm.
Los componentes principales son: la base y la emulsión fotosensible.
Base
La base actúa como soporte de la emulsión fotográfica y su objetivo es proporcionar una estructura rígida sobre la que va a estar depositada la emulsión.
Una base debe tener las siguientes características:
ESTRUCTURA Y COMPOSICIÓN
La película radiográfica más común es la que consta de una base sobre la que se adhiere por las dos caras una emulsión. Esta emulsión está unida a la base mediante una capa adhesiva y ambas capas de emulsión están protegidas por una capa protectora.
Los componentes principales son: la base y la emulsión fotosensible.
Base
La base actúa como soporte de la emulsión fotográfica y su objetivo es proporcionar una estructura rígida sobre la que va a estar depositada la emulsión.
Una base debe tener las siguientes características:
- - Ser una buena transmisora de la luz absorbiendo la mínima cantidad de luz posible una vez que la radiografía se haya colocado en el negatoscopio para que lo puedo estudiar el radiólogo
- . - Tiene que ser flexible, delgada y además tener la suficiente rigidez como para soportar el procesado automático, especialmente que va a sufrir al pasar tras los rodillos.
- - Estable.
- - Debe tener un grosor uniforme.
- - Ser químicamente inactiva para no interferir en los procesos químicos del revelado.
Es el material con el que interactúan los rayos X y especialmente la luz de
las pantallas intensificadoras. Está formada por una mezcla homogénea de
gelatina y de cristales de halogenuros de plata.
a) Cristales de halogenuros de plata: son compuestos químicos en forma
de sal que resultan de la combinación química que tiene lugar cuando se
combinan elementos halógenos (flúor, cloro, bromo o yodo) con la plata.
De esta manera se obtendrán sales como son: Cloruro de plata (AgCl),
Bromuro de plata (AgBr) y Yoduro de plata (AgI).
Los cristales de halogenuros de plata suelen ser de bromuro de plata el
95 % y el restante de yoduro de plata. Estos compuestos tienen un número
atómico elevado que es lo que hace que los rayos X más los fotones de luz
procedentes de las pantallas reaccionen con ellos y den lugar a la formación
de la imagen.
Los cristales son planos y triangulares y la distribución de los átomos en
el interior del cristal le confiere a éste una forma cúbica. De su tamaño
depende la sensibilidad de la película y la distribución de los átomos en el
interior del cristal
La gelatina:
Es un coloide proteico en el que se van a dispersarlos
cristales de los haluros de plata siendo su función principal servir de
soporte físico para el depósito de los cristales de haluros de plata.
Se
fabrica a partir de pieles y huesos de ganado vacuno que tras la cocción
da lugar a un líquido gelatinoso.
Características que debe tener la gelatina:
- -Transparente: para que de esta forma llegue la luz sin dificultad a los cristales de haluros de plata.
- -De fácil dispersión: la gelatina permite la dispersión de las sales de plata.
- -Permeable: al ponerse en contacto con el revelador y el fijador debe dar paso fácilmente a través de ella para que actúen sobre las sales de plata.
- -Estable: los materiales deben ser estables con el paso del tiempo
- . -Calidad uniforme: Las características de la sensibilidad de la emulsión debe ser la misma así que la gelatina tiene que estar hecha bajo estrictos controles de calidad.
- - Fotográficamente inactiva: los iones de haluro formados tras la exposición radiográfica no se recombinarán con los iones de plata metálica por lo que se conservará la imagen latente.
A la gelatina, revelador y fijador se le añaden unas sustancias
endurecedoras para que en el procesado que sufre la película en las
procesadoras automáticas no sufra la imagen y la gelatina recupere su
estado inicial.
CONTENIDO DEL PAQUETE DE LA PELÍCULA
COEFICIENTE DE ABSORCIÓN
CAPACIDAD QUE TIENE LA MATERIA DE DETENER O DEJAR PASAR LA RADIACIÓN. DEPENDE DE LA DENSIDAD DE LA MATERIA. A MAYOR DENSIDAD, MAYOR COEFICIENTE.
METALES: MAS DENSOS.
AIRE : MENOS DENSO.
A MAYOR DENSIDAD, MAYOR SERÁ LA “RADIOPACIDAD”.
A MENOR DENSIDAD MAYOR SERÁ LA “RADIOLUCIDEZ”.

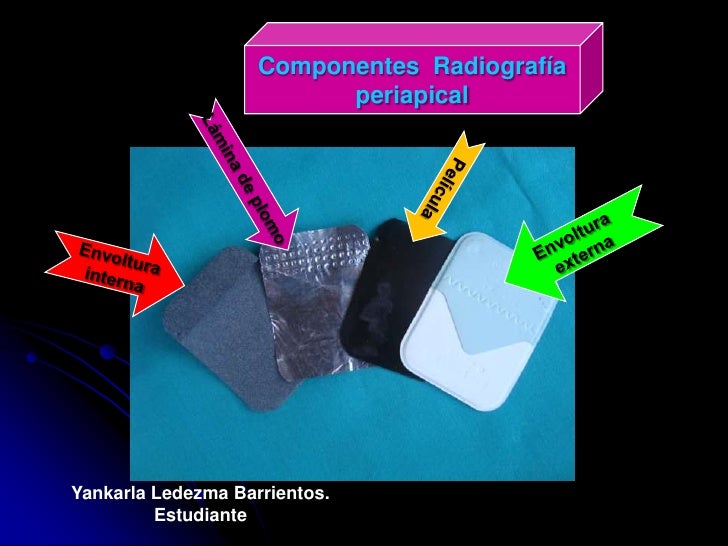

PELÍCULA RADIOGRÁFICA
ES UNA LAMINA DE ACETATO,CUBIERTA POR UNA EMULSIÓN DE “HALURO O BROMURO DE PLATA” ALTAMENTE SENSIBLE A LA RADIACIÓN.
CAPAS PROTECTORAS
1.- ENVOLTURA EN CARTULINA NEGRA: “PROTEJE DE LA LUZ”
2.- HOJA DE PLOMO: COLOCADA DETRÁS DE LA PELÍCULA Y PROTEJE CONTRA LA RADIACIÓN DISPERSA.
3.- ENVOLTURA EXTERNA: DE PLÁSTICO, RESISTENTE AL AGUA TIENE DOS LADOS:
*BLANCO: O PARTE ACTIVA VA CONTRA EL DIENTE
*ALETA: O INACTIVA, ES DE COLOR.
PROCESAMIENTO DE LA PELICULA RADIOGRAFICA
SU PROPÓSITO ES:
•CONVERTIR LA IMAGEN LATENTE (INVISIBLE) EN UNA IMAGEN REAL (VISIBLE).
FORMACIÓN DE IMAGEN LATENTE
1.- LA PELÍCULA ES EXPUESTA A LA RADIACIÓN.
2.- LOS RAYOS X QUE LOGRAN PASAR EL OBJETO (DIENTE) LLEGAN A LOS GRÁNULOS DE HALURO DE PLATA.
3.- LOS GRÁNULOS DE HALURO DE AG. SON DAÑADOS POR LA RADIACIÓN.
4.- LOS RX. QUE NO LOGRAN PASAR, NO DAÑAN EL HALURO EL CUAL QUEDA INTACTO.
5.- HABRÁN EN LA PELÍCULA UNA SERIE DE GRÁNULOS DE HALURO DAÑADOS Y OTROS INTACTOS. “IMAGEN LATENTE”
FORMACIÓN DE IMAGEN REAL
“ PARA CREAR LA IMAGEN REAL SE NECESITAN LOS LÍQUIDOS DE REVELAR”
*LA PELÍCULA ES LLEVADA AL CUARTO OSCURO.
*EL REVELADOR DESPRENDE LOS GRÁNULOS DAÑADOS POR LA RADIACIÓN.
*LA PELÍCULA ES ENJUAGADA EN EL AGUA.
*EL FIJADOR “FIJA” LOS GRANULOS DE AG. QUE “NO” FUERON DAÑADOS POR LOS RX.
*LA PELÍCULA ES ENJUAGADA NUEVAMENTE.
*POSTERIORMENTE ES SECADA Y ROTULADA PARA SU ENTREGA.
FALLAS EN LA OBTENCION DE IMÁGENES RADIOGRAFICAS
FALLAS DE TIEMPO
1 - PELÍCULA SOBREVELADA “CLARA”.
TIEMPO DE REVELADO CORTO. LÍQUIDOS REVELADORES FRÍOS SOLUCIÓN REVELADORA DÉBIL.
2 - PELÍCULA SOBREVELADA “OSCURA”.
TIEMPO DE REVELADO LARGO. LÍQUIDOS REVELADORES CALIENTES. SOLUCIÓN REVELADORA CONCENTRADA.
3 - PELICULA RETICULADA “AGRIETADA”.
POR CAMBIOS SÚBITOS DE TEMPERATURA ENTRE EL REVELADOR Y EL AGUA.
FALLAS QUÍMICAS
1 - PUNTOS DE REVELADOR. “SON PUNTOS OSCUROS”.
EL REVELADOR TIENE CONTACTO CON LA PELÍCULA ANTES DEL PROCESAMIENTO.
2 - PUNTOS DE FIJADOR. “SON PUNTOS BLANCOS”.
EL FIJADOR TIENE CONTACTO CON LA PELÍCULA ANTES DEL PROCESAMIENTO.
3.- MANCHAS CAFE.
REVELADOR O FIJADORES DÉBILES. TIEMPO DE FIJACIÓN O DE ENJUAGUE INSUFICIENTES.
FALLAS DE MANIPULACIÓN
1 - CORTE DE REVELADOR.
ES UN CORTE BLANCO POR BAJO NIVEL DE LIQUIDO.
2 - CORTE DE FIJADOR.
ES UN CORTE NEGRO POR BAJO NIVEL DE LIQUIDO.
3 - PELÍCULA TRASLAPADA.
DOS PELÍCULAS TIENE CONTACTO ENTRE SÍ DURANTE EL PROCESAMIENTO.
4 - ARTEFACTO DE UÑA.
NO USAR PINZAS DE SOSTÉN
5 - ARTEFACTO DE HUELLA.
SE TOCO LA PELÍCULA CON LOS DEDOS.
6 - ESTÁTICA.
CUANDO EL PAQUETE DE RX SE ABRE RÁPIDO.
7 - PELÍCULA RASGUÑADA.
SON LÍNEAS BLANCAS PRODUCIDAS POR RAYAR LA PELÍCULA CON UN OBJETO AGUDO.
8 - LUZ FILTRADA.
EL ÁREA EXPUESTA SE VE NEGRA. POR EXPOSICIÓN ACCIDENTAL A LA LUZ.
9 - PELÍCULA BORROSA.
GRIS, FALTA DE DETALLE. POR:
-LUZ DE SEGURIDAD MALA.
-PELÍCULAS CADUCAS.
-SOLUCIONES CONTAMINADAS
-ALMACENADO INADECUADO.
10 - CORTE DE CONO.
ZONA BLANCA CIRCULAR EN
LA RADIOGRAFÍA.
FALTA DE ORIENTACIÓN DE
EL HAZ DE RX A LA PELÍCULA
11 - DOBLE EXPOSICIÓN.
CAUSADA POR REUTILIZAR PELÍCULAS YA EXPUESTAS.
